电网三相电是怎么转换到家用电的?

更新时间:2016-05-15 23:25:16点击次数:2992次
首先:高压三相电到小区变压器后,才引出我们的家用(单相)电的。

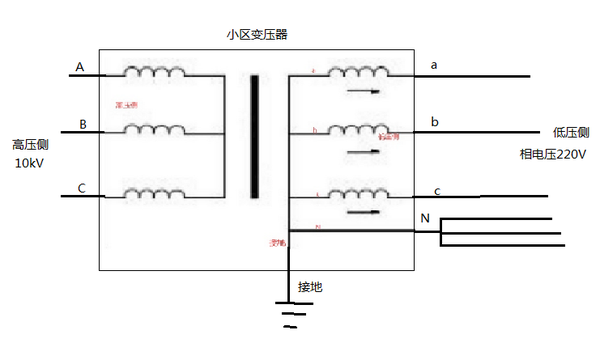

一般高压侧的电压为10kV,那么,经过变压器降压之后,得到的就是220V的abc三相低压电
(如下图)
上图的为三相四线制供电系统。
所谓三相四线制,就是像上图那样,a、b、c都是所谓的火线,它们之中的任何一条与零线N配合供电就是我们居民用户需要的火线和零线。
当然,为了不造成浪费,让三跟火线都用上,我们的零线N一般会再分裂出两根与火线b、c配合着用。也就是经过上面的那个引出,可以直接引出三组“火线+零线”。
所以,简单地说就是经过小区变压器后,我们就获得了“火线a+零线”、“火线b+零线”、“火线c+零线”三组家用电了。
得到这三组电之后,我们还需要进行分配:
假设这个小区只有三栋楼房,那么每一栋各引一组“火线+零线”组合过去就可以了。

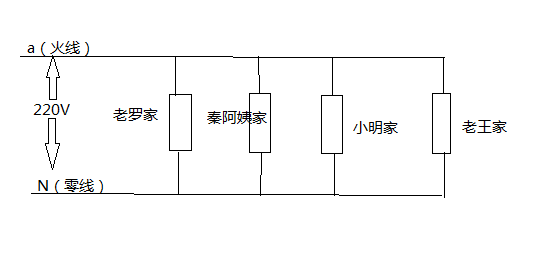

假如我们简单地把每个家庭都看成是一个电阻的话,那么就可以看到下图这个情况:
关于功率平衡问题:以前老师上课提到过。就是主要在分配负荷的时候要注意均匀分配。
好比刚刚那个一个小区,假如1栋的用电量是2、3懂的好几倍,那么a相的负荷则为b、c相的好几背,这将出现很大的负荷、电流不平衡问题。
所以在分配时,先估算总体的负荷情况,然后平均分配。
关于漏电:

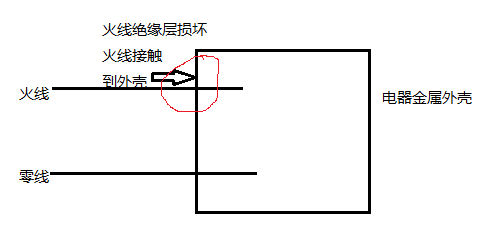

我们经?;崴怠奥┑纭?,所谓漏电就是你的家用电器的金属外壳和火线之间有直接接触,使金属外壳带电。(多是家电里面的线的绝缘胶老化了使得导线直接碰触到外壳)
当我们人手去接触电器金属外壳时,相当于我们人直接与火线接触了,也就是你和220V电压来了一次亲密接触,么么哒。

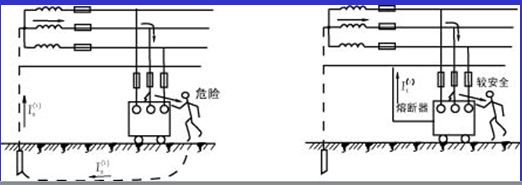

当我们把外壳接地的时候,漏电的电流是直接经过接地导线进入地的,像这样:

而家电的外壳又是怎样接到地线上的?

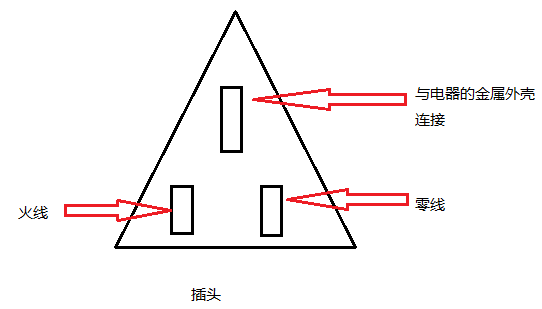

插头接线如上;

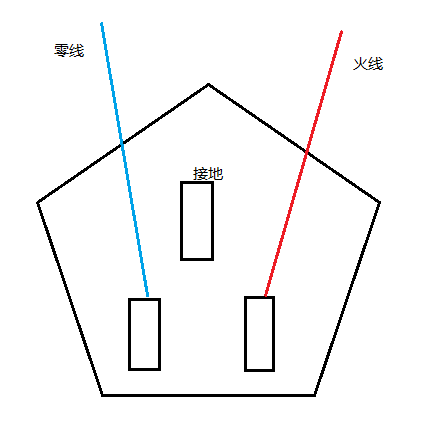

插座接线如上;

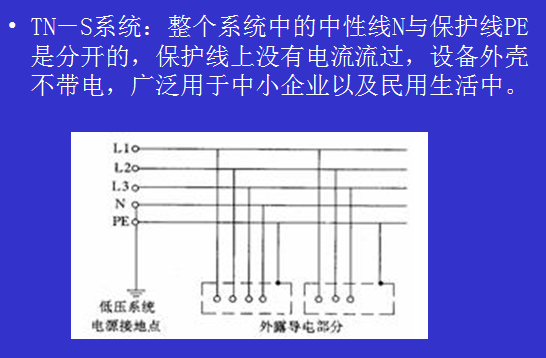

我国大部分地区都是采用TN-S系统供电,TN-S系统如下图:
这样的供电方式叫三相五线制,也就是接入你家的线是“火线+零线+地线”组合,比三相四线制多了一根地线,用来防止发生漏电事故的,所以第三根接地线PE也叫?;は?。
那么家电的金属外壳是通过插座的接地孔,然后再引接到PE(接地线)上的。
最后关于低压系统?;ご胧┑耐卣梗ń稣攵猿て诠刈?span style="font-family:'Helvetica Neue', Helvetica, 'Hiragino Sans GB', 'Microsoft YaHei', Arial, sans-serif;font-size:16px;line-height:25.6000003814697px;white-space:normal;">明工实训堂的朋友):

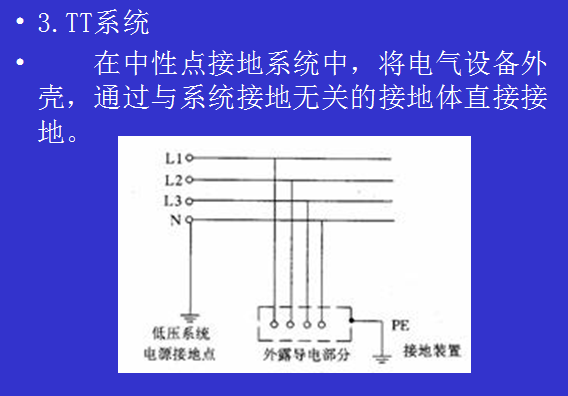

关于低压电力系统的?;ご胧?br /> TT系统:需要另外花钱,这个接地,电网一般是不会帮你安装的。

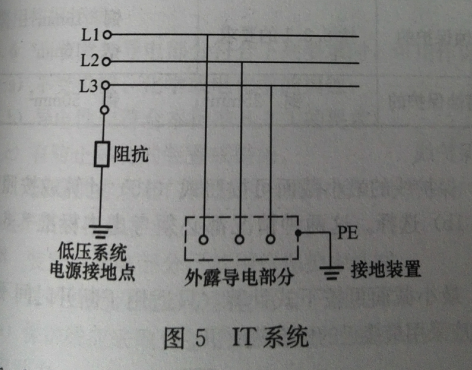

IT系统:带电部分与大地之间不直接连接(经阻抗接地或者不接地),而电气装置的外露导线部分则是接地的。
